SDN в Proxmox#
В Proxmox VE SDN (Software Defined Networking) — это подсистема для управления виртуальными сетями, добавленная начиная с версии 7. Она упрощает работу с сетевой инфраструктурой внутри кластера и позволяет организовывать гибкие, изолированные и масштабируемые сети для виртуальных машин и контейнеров.
Основные моменты про SDN в Proxmox#
1. Зачем нужно SDN#
- Упрощает создание частных сетей внутри кластера Proxmox.
- Позволяет изолировать трафик разных пользователей или проектов.
- Дает возможность масштабировать сеть на несколько узлов кластера.
- Автоматизирует настройку маршрутизации, NAT, DHCP и DNS.
2. Компоненты SDN в Proxmox#
- Zones (зоны) — логические сегменты сети (например, для разных проектов или клиентов).
- VNet (виртуальные сети) — создаются внутри зон и определяют топологию L2/L3.
- Controllers (контроллеры) — управляют сетевыми настройками (например, через EVPN, VXLAN, BGP).
- IPAM/DNS — встроенная система для управления IP-адресами и именами.
3. Поддерживаемые типы зон#
- Simple (VLAN-aware bridge) — обычная сеть на базе bridge + VLAN.
- VXLAN — оверлейная сеть с туннелированием поверх IP.
- EVPN — продвинутый вариант для интеграции с датацентровой сетью через BGP.
- QoS zones — поддержка ограничений пропускной способности.
4. Пример использования#
- У вас есть кластер Proxmox на 3 узла.
- Вы создаете SDN-зону типа VXLAN, чтобы виртуалки на разных хостах оказались в одной L2-сети.
- Proxmox сам поднимает туннели между узлами, и ВМ/контейнеры видят друг друга, как будто они в одной локальной сети.
Конкуренты#
SDN в Proxmox позволяет строить облачные сценарии наподобие OpenStack/VMware NSX, но в более простом виде.
Особенности статьи#
В данной статье, которая идет как дополнение к видео в начале текста, я постараюсь рассмотреть базовую конфигурацию SDN, которая даст нам понимание как работает SDN в Proxmox
Вводные#
SDN в Proxmox по умолчанию появилась начиная с версии Proxmox 8.1. В случае если у вас система более старая, то сначала вам надо будет ввести в шелле вашей ноды следующую команду, чтобы установить необходимые пакеты:
apt update
apt install libpve-network-perl
После установки необходимо убедиться, что следующая строка присутствует в конце файла конфигурации /etc/network/interfaces на всех нодах (в случае если у вас кластер), чтобы конфигурация SDN была включена и активирована
source /etc/network/interfaces.d/*
Интеграция DHCP во встроенный стек управления IP-адресами PVE в настоящее время использует dnsmasq для выдачи DHCP-аренды. Чтобы использовать эту функцию, вам необходимо установить пакет dnsmasq на каждой ноде.
apt update
apt install dnsmasq
# disable default instance
systemctl disable --now dnsmasq #отключаем dhcp сервер, чтобы он не конфликтовал с вашим роутером
Первоначальная настройка SDN#

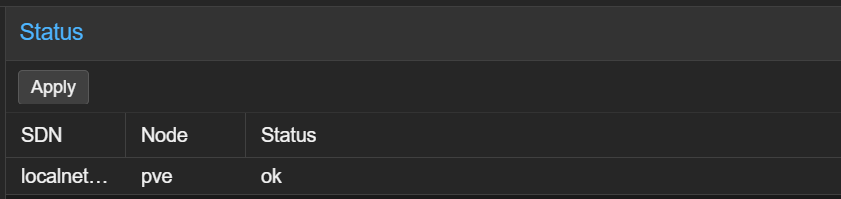

В меню Datacenter кликаете на вкладку SDN. Там вы видите список сетей, которые существуют на данный момент. Количество сетей будет зависеть от количество нод. В моем случае будет только одна локальная сеть.
Теперь давайте создадим свою первую (так-то она конечно вторая по счету) локальную есть. Идем в раздел Zones жмем копку add и видим, что можем выбрать разные типы зон.
Так как у нас с вами будет базовая/простая конфигурация, - то выбираем simple.

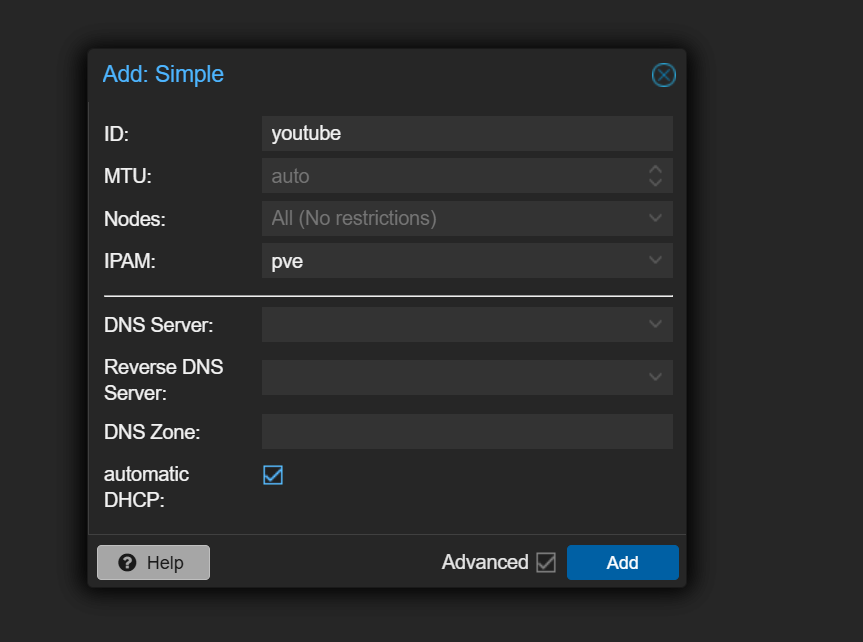

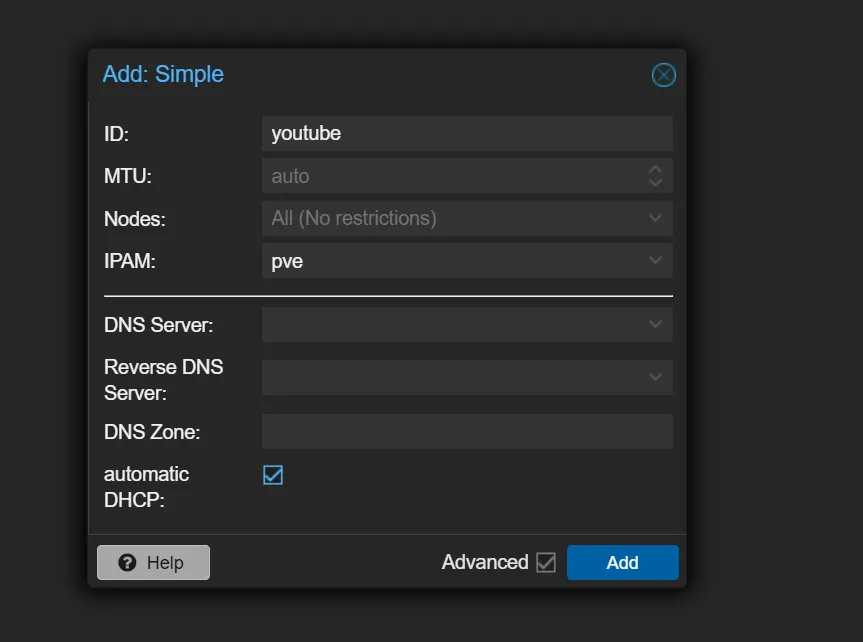

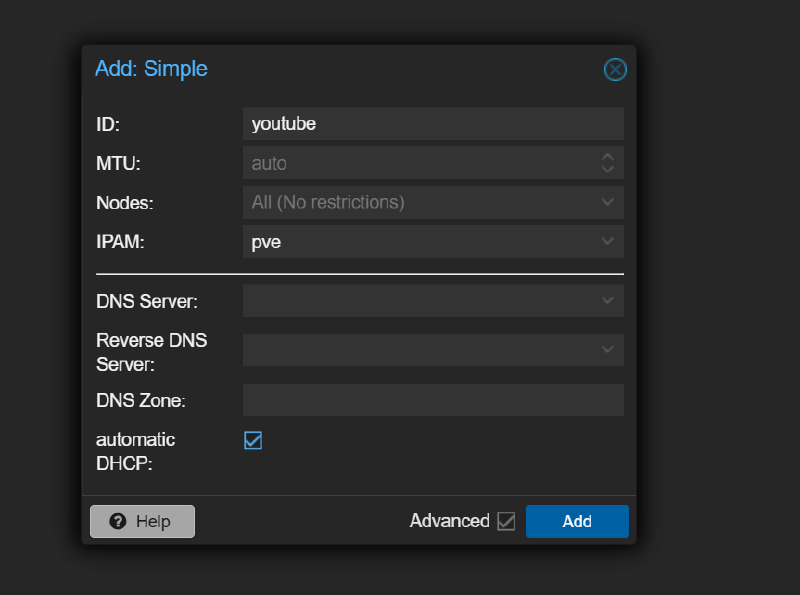

В качестве ID я указываю название youtube. Значения MTU я оставлю по умолчанию. Обратите внимание, иногда регионы рапортуют, что с дефолтным значение MTU которое равняется 1500 могут быть проблемы. Можете попробовать значение 1460 как вариант. В этом же меню в качестве DHCP я выбираю автонастройку. Жмем add.
В итоговом окошке видим настройки нашей зоны. Теперь идем в раздел VNET, жмем кнопку create.

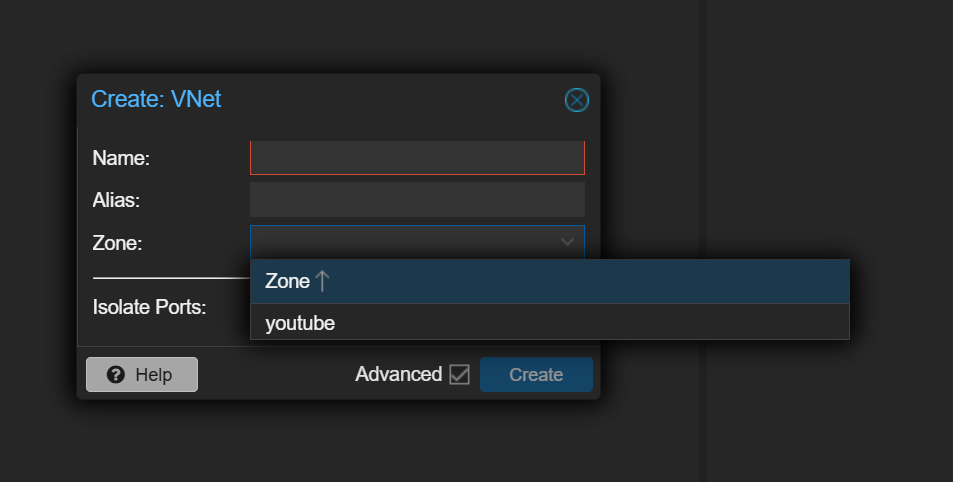

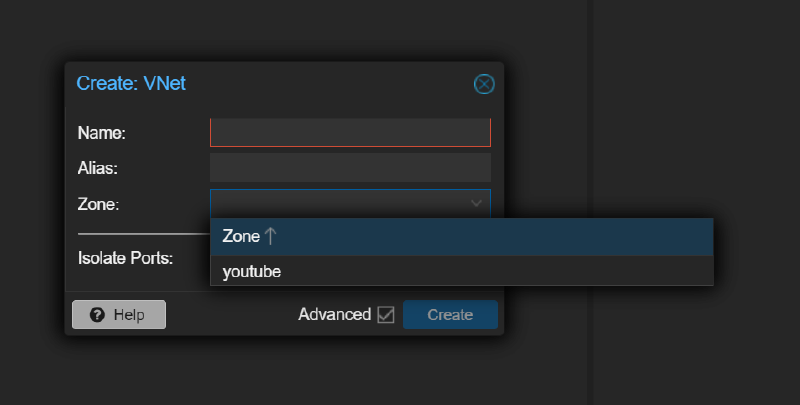

Выбираем имя и alias который вы хотите. Теперь выбираете вновь созданную зону. Все остальное оставляем по умолчанию, потому что в этой статье, как сказано выше, мы делаем только базовую настройку, никаких vlan и прочего.
Мы с вами создали нашу первую виртуальную сеть. После того как мы с вами ее создали, у нас появилось новое меню подсеть. В меню vnet выбираем нашу вновь созданную сеть, переходим в меню подсеть subnet.
Жмем создать. Сейчас мы с вами создадим нашу подсеть, которая будет изолирована от нашей домашней сети.

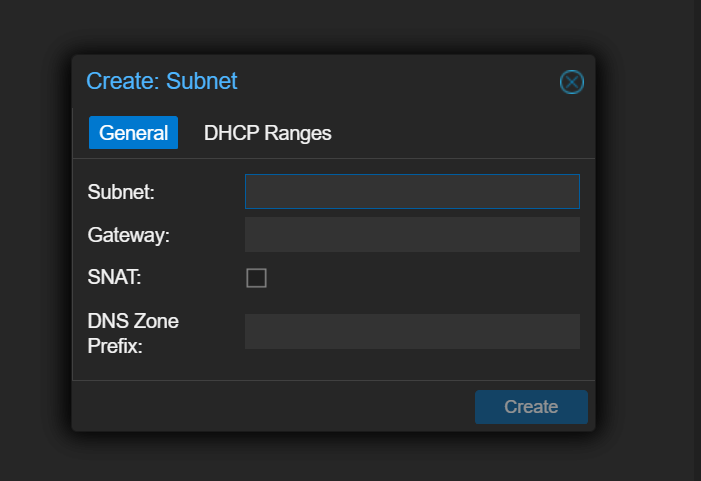

Задаем адрес нашей подсети. Я люблю нечетные числа, поэтому задам адрес 11.11.11.0/24 (но это неправильно с чтоки зрения production среды). Адрес шлюза 11.11.11.1 нам нужно поставить галку в разделе snat. Это позволит всем устройствам подсети иметь единый внешний айпи адрес, чтобы они имели выход во внешний мир. Днс не трогаем.
Теперь нам надо задать диапазон адресов в меню DHCP. Не будем изобретать велосипед, зададим диапазон от 100 до 199. Жмем create.
Мы с вами создали зону, vnet, subnet. Теперь чтобы изменения были применены идем в меню SDN и жмем apply. Теперь когда вы перейдете в список сетей вашей ноды, вы увидите что рядом с localnetwork появилась вновь созданная сеть. Все, мы с вами сделали первые шаги, чтобы создать основу для нашей маленькой SDN.
Чтобы проверить как все оно работает в реальности - создадим для тестовых задач простой и пустой LXC контейнер на базе Ubuntu. Все делаем как обычно, кроме одного маленького, но очень важного, момента.

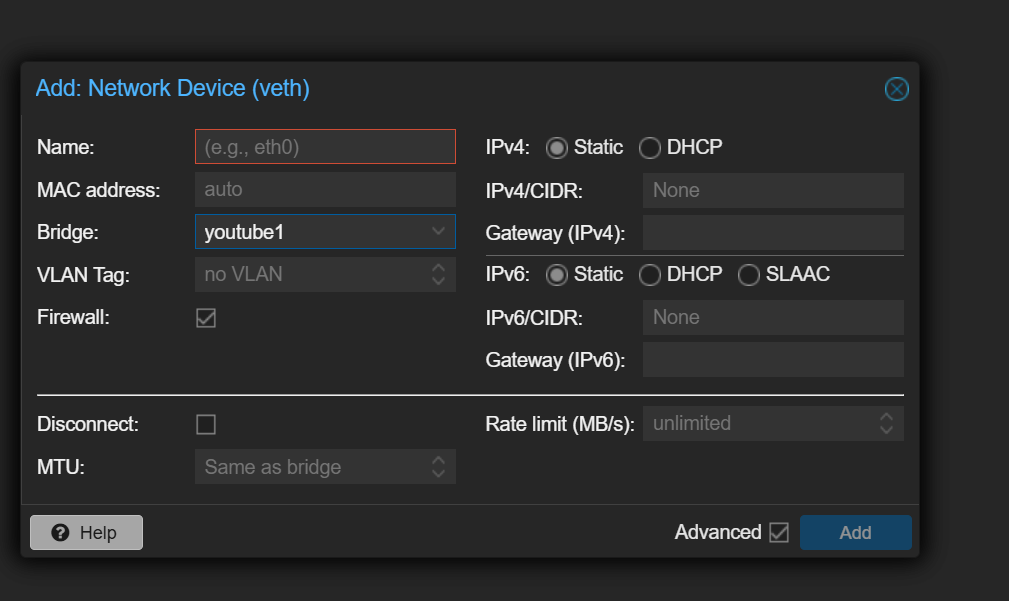

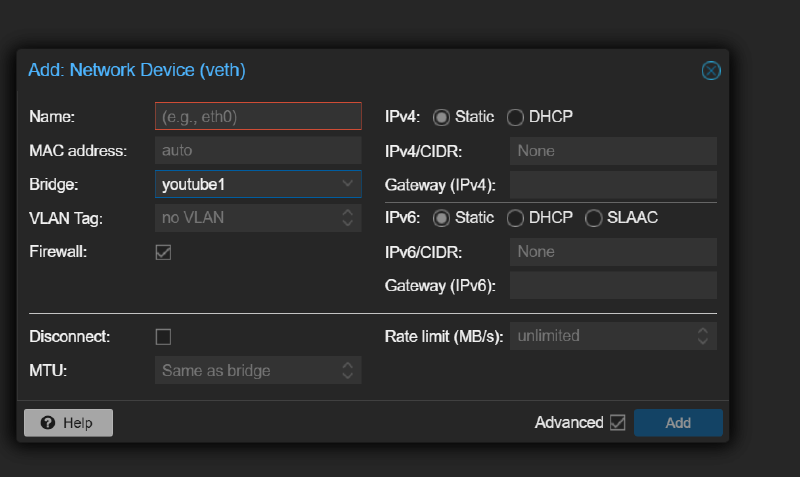

Когда мы с вами выбираем мост (bridge) который будет использовать наш контейнер в разделе bridge

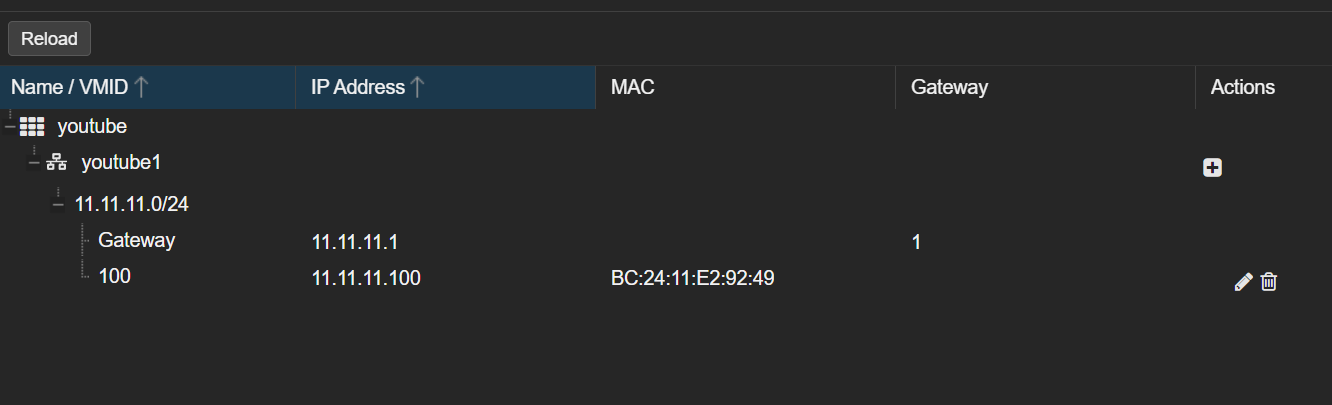

выбираем не vmbr0, к которому мы с вами привыкли, а вновь созданную сеть. Все остальное оставляем как обычно. Уже сейчас вы можете вернуться в Datacenter, и в подменю IPAM увидеть сетевые данные вновь созданного контейнера.
В нашем случае у него теперь ip адрес 11.11.11.100
После создания и запуска контейнера мы должны проверить - имеет ли наш контейнер выход во внешний мир. Вы конечно можете это сделать простой командой ping нужный ресурс, но достаточно будет просто запустить apt update, и в случае если все в порядке, то контейнер проверит наличие обновлений и выдаст вам результат. Уже это подтверждает, что у вас полностью рабочий контейнер, который имеет доступ во внешний мир.
Теперь удостоверимся, что наш контейнер не доступен из внешнего мира.
С любой машины внутри вашей локальной сети, но не из шелла Proxmox пропингуем наш контейнер ping 11.11.11.100 и ответом нам будет тишина. Все потому, что, как я и указывал в начале статьи, наш с вами контейнер находится в изолированной от внешнего мира сети (SDN). Необходимо отметить, что если вы будете пинговать контейнер из шелла вашей ноды, то в данном случае контейнер будет доступен. Это связано с тем, что сеть создана внутри нашей ноды, каких-либо правил firewall мы еще не настраивали, поэтому с ноды наш контейнер замечательно пингуется.
Однако настройка firewall внутри Proxmox - это тема уже другой статьи.
